Ekspander wejścia/wyjścia MCX8-BRD Roger

Ekspander wejścia/wyjścia MCX8-BRD

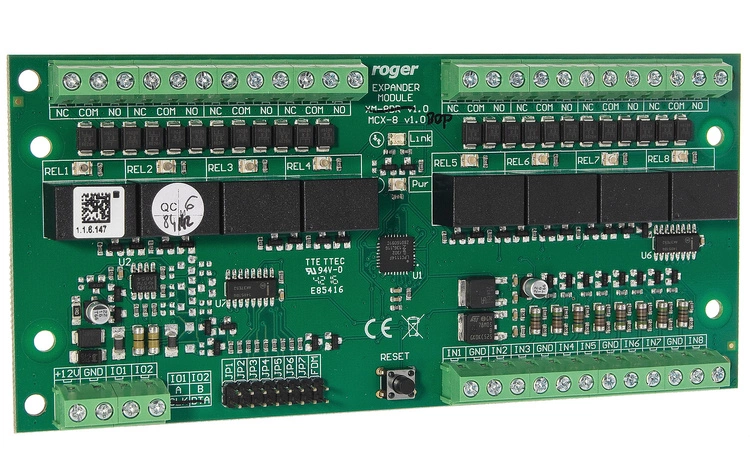

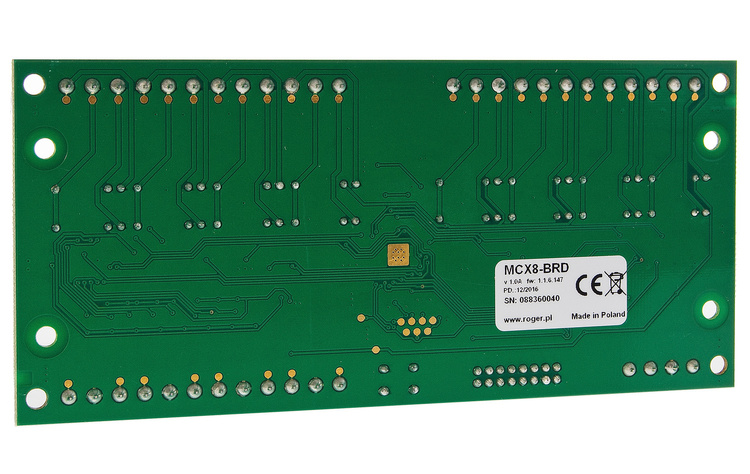

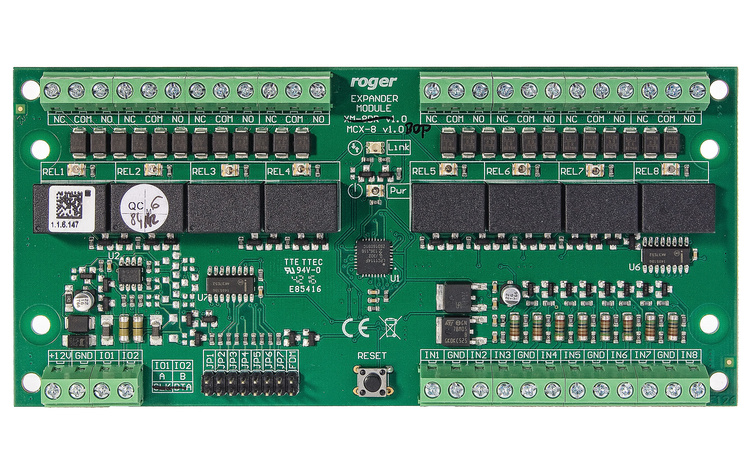

MCX8-BRD to nowoczesny ekspander linii wejściowych i wyjściowych przeznaczony do systemu kontroli dostępu RACS5. Urządzenie umożliwia łatwe zwiększenie liczby dostępnych wejść i wyjść w systemie, co pozwala na podłączenie dodatkowych zamków, czujników, przycisków czy urządzeń sygnalizacyjnych.

Ekspander komunikuje się z kontrolerem MC16 za pośrednictwem magistrali RS485, umożliwiając stabilną transmisję na odległość do 1200 metrów. Osiem wejść parametrycznych typu NO/NC/EOL/DEOL/TEOL oraz osiem wyjść przekaźnikowych NO/NC zapewniają elastyczność w konfiguracji i integracji z różnymi urządzeniami.

Konstrukcja MCX8-BRD jest kompaktowa i lekka (115 g), a montaż jest prosty dzięki standardowym wymiarom 155x72x20 mm. Urządzenie działa w zakresie temperatur 5–40°C i wilgotności 10–95%, zapewniając niezawodność pracy w typowych warunkach wewnętrznych.

Bezproblemowa konfiguracja odbywa się przy użyciu aplikacji RogerVDM, a sygnalizacja stanu pracy wyjść na wskaźnikach LED pozwala na szybkie monitorowanie działania systemu. MCX8-BRD to profesjonalne i elastyczne rozwiązanie dla każdego systemu kontroli dostępu RACS5.

Specyfikacja techniczna

Główne:

• Napięcie zasilania: 12V DC (10–15V dopuszczalne)

• Pobór prądu: 30 mA (bez załączonych przekaźników)

• Waga: 115 g

• Wymiary: 155x72x20 mm

• Klasa szczelności: IP20

Wejścia:

• Osiem parametrycznych linii wejściowych typu NO/NC/EOL/DEOL/TEOL

• Możliwość pracy w trybie Double Wiring

• Czas reakcji wejść: 50–5000 ms

Wyjścia:

• Osiem wyjść przekaźnikowych NO/NC, 30V DC / 1,5A

• Definiowanie polaryzacji spoczynkowej

Komunikacja:

• RS485 z kontrolerem MC16

• Maksymalna odległość od kontrolera: 1200 m

Dodatkowe funkcje:

• Sygnalizacja stanu pracy LED (PWR, LINK, REL1–REL8)

• Konfiguracja i aktualizacja poprzez aplikację RogerVDM

Porada Eksperta

Chcesz w pełni wykorzystać możliwości ekspandera MCX8-BRD? Oto kilka wskazówek:

1. Odpowiednie zasilanie – jeśli ekspander znajduje się daleko od kontrolera, rozważ dodatkowy zasilacz blisko urządzenia, aby zapewnić stabilne napięcie.

2. Konfiguracja wejść – dostosuj czas reakcji linii wejściowej do rodzaju podłączonych czujników, aby uniknąć fałszywych alarmów.

3. Sygnalizacja LED – regularnie kontroluj wskaźniki LED, aby szybko wykrywać ewentualne problemy w komunikacji lub działaniu wyjść.

4. Magistrala RS485 – stosuj kable ekranowane tylko tam, gdzie występują zakłócenia elektromagnetyczne, aby niepotrzebnie nie podnosić kosztów instalacji.

Dzięki tym prostym krokom MCX8-BRD będzie działał stabilnie i niezawodnie, zwiększając funkcjonalność Twojego systemu RACS5.

Sekcja FAQ (Najczęściej Zadawane Pytania)

Do czego służy ekspander MCX8-BRD?
MCX8-BRD umożliwia rozszerzenie liczby linii wejściowych i wyjściowych w systemie RACS5, pozwalając na podłączenie dodatkowych czujników, zamków, przycisków czy urządzeń sygnalizacyjnych.

Jakie typy wejść obsługuje ekspander MCX8-BRD?
Ekspander posiada osiem wejść parametrycznych typu NO, NC, EOL, DEOL oraz TEOL, które można konfigurować w trybie Double Wiring.

Jak konfigurować urządzenie?
Konfiguracja odbywa się poprzez aplikację RogerVDM (RS485), która umożliwia ustawienie funkcji wejść i wyjść oraz ich parametrów elektrycznych.

Jaka jest maksymalna odległość ekspandera od kontrolera MC16?
Dzięki magistrali RS485 maksymalna odległość wynosi 1200 metrów po kablu od urządzenia nadrzędnego.

Czy ekspander działa w każdych warunkach?
MCX8-BRD pracuje w temperaturze 5–40°C i wilgotności 10–95%, więc sprawdza się w standardowych warunkach wewnętrznych.
