MODUŁ ZABEZPIECZAJĄCY ZB-2 SATEL

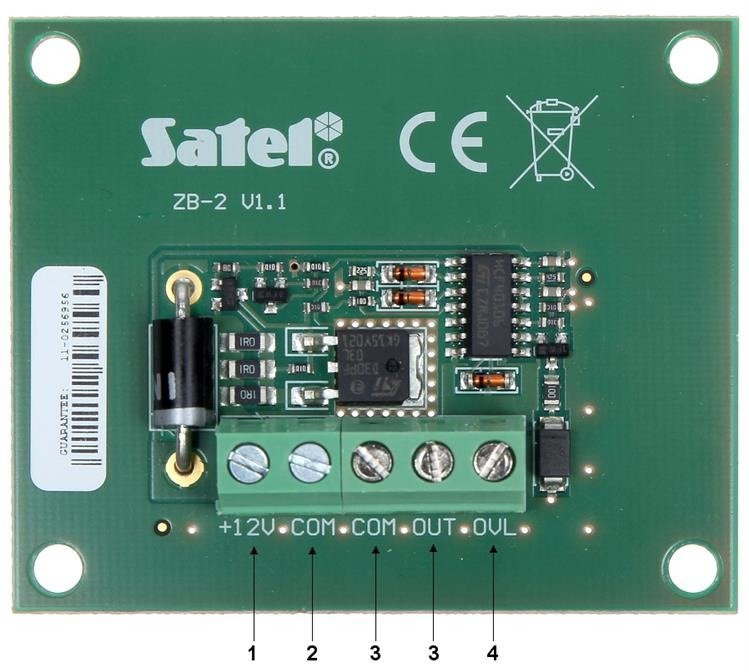

1. Zasilanie +12V 2. Masa zasilania 3. Wyjście zasilania 4. Wyjście sygnalizujące przeciążenie wyjścia zasilania OUT





Moduł ZB-2 jest urządzeniem zabezpieczającym wyjście zasilacza prądu stałego przed przeciążeniem. Stosowany jest przy zasilaczach nieposiadających ogranicznika prądu i wskaźnika przeciążenia.

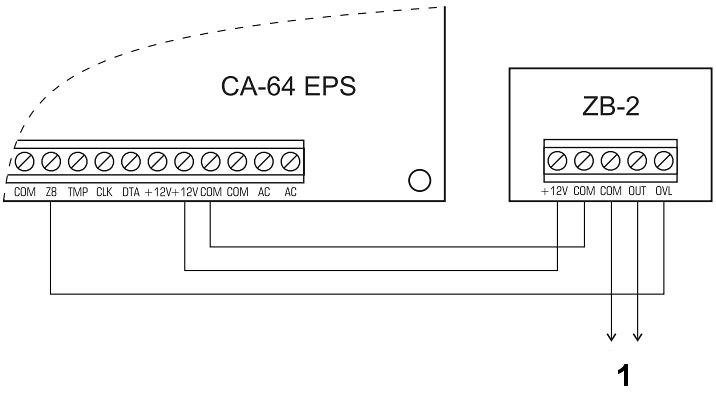

Wyjście OVL w czasie normalnej pracy modułu jest zwarte do masy, natomiast w przypadku przeciążenia wyjścia OUT, zostaje odcięte.

Specyfikacja:

Współpraca:	CA-64 EPS, CA-64 ADR, CA-64 PP, CA-64 OPS-R/OC/ROC
Prąd odcięcia:	1700 mA
Pobór prądu:	1.5 mA
Napięcie zasilania:	12 V DC
Napięcie wyjściowe:	Napięcie wejściowe - 0.6 V (przy pełnym obciążeniu)
Temperatura pracy:	-10 °C ... 55 °C
Waga:	0.015 kg
Wymiary:	61  x 51 mm
Producent / Marka:	SATEL
Gwarancja:	2 lata
