SZAFA RACK WISZĄCA Z SZYBĄ EPRADO - R19-9U/450





Szafa rack

Szafa EPRADO-R19-9U/450 przeznaczona jest do montażu urządzeń z obudową w standardzie 19". Idealne rozwiązanie do instalacji rejestratorów, zasilaczy, rozgałęźników, stacji czołowych, urządzeń sieciowych, itp. W obudowie można także umieścić urządzenia nie będące w standardzie RACK-19 np. rejestratory, multiswitche, wzmacniacze RTV-SAT, modulatory. Do tego należy wykorzystać półki montowane do szafy RACK.

Szafa rackowa 19

Mocowanie na ścianie z wykorzystaniem: uchwytu do mocowania szafy wiszącej A19-AL (nie wchodzi w skład kompletu) lub haków (nie wchodzą w skład kompletu).





SPECYFIKACJA TECHNICZNA SZAFY RACK:



Szerokość wewnętrzna:	19 "
Wysokość wewnętrzna:	9 U
Głębokość wewnętrzna:	350 mm
Szerokość zewnętrzna:	570 mm
Wysokość zewnętrzna:	495 mm
Głębokość zewnętrzna:	450 mm
Otwory na wentylatory:	105  x 105 mm (2 miejsca)
Kolor:	Czarny RAL9004
Drzwi:	Przednie: przeszklone Boczne: metalowe, zatrzaskowe
Wybrane cechy:	Otwór na przewody: w tylnej ścianie, od góry, od dołu Zdejmowane ściany boczne Możliwość montażu drzwi jako lewych bądź prawych W zestawie 2 kluczyki 2 szt. Szyny Rack do montażu urządzeń Nośność : 60 kg
Waga:	17.5 kg
Gwarancja:	3 lata

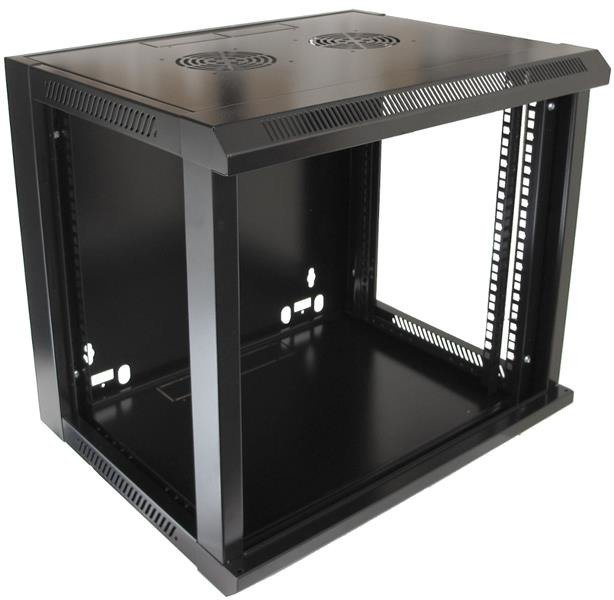

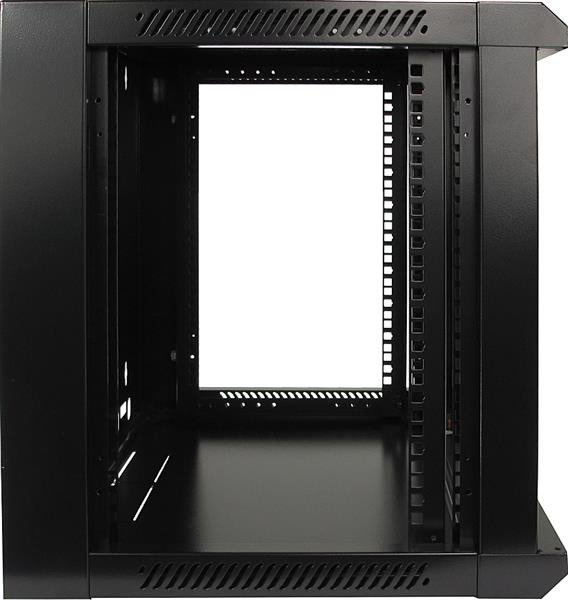

Widok z boku (bez zamontowanych ścian bocznych oraz tylnej pokrywy):

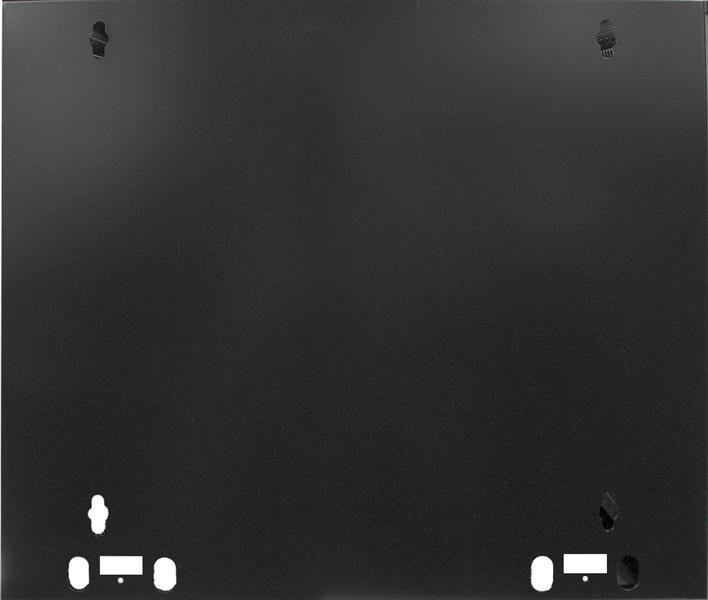

Widok z tyłu:





Prawidłowa kolejność montażu:

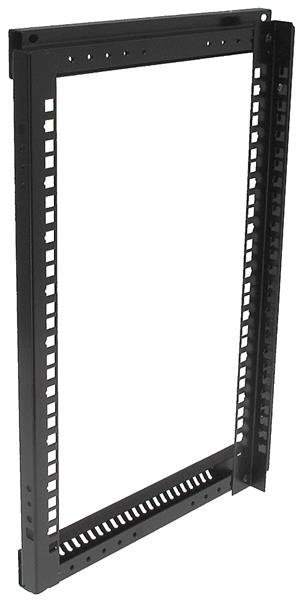

Skręcamy dwa stelaże ścian bocznych:

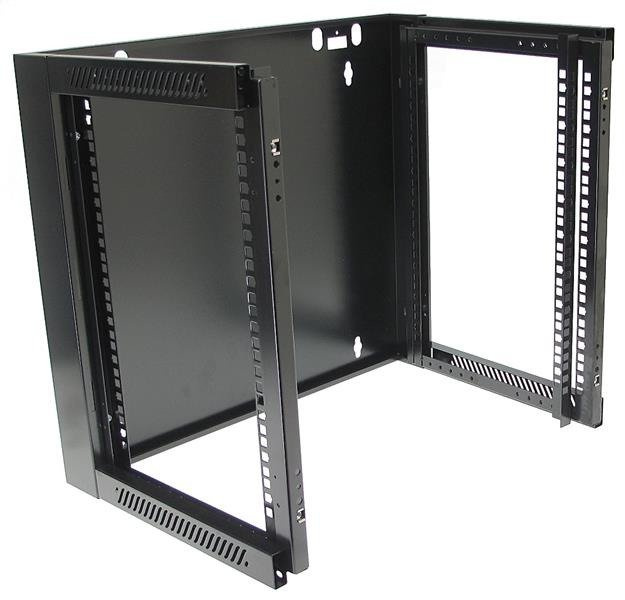

Stelaż łączymy z podstawą i pokrywą szafy:

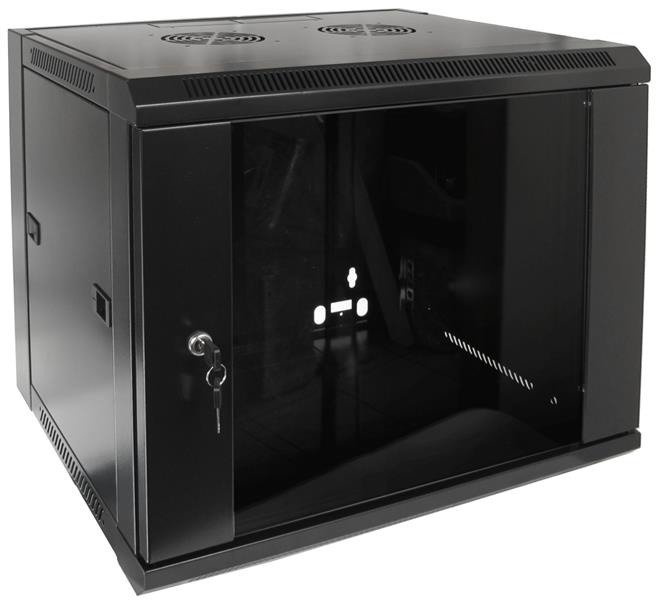

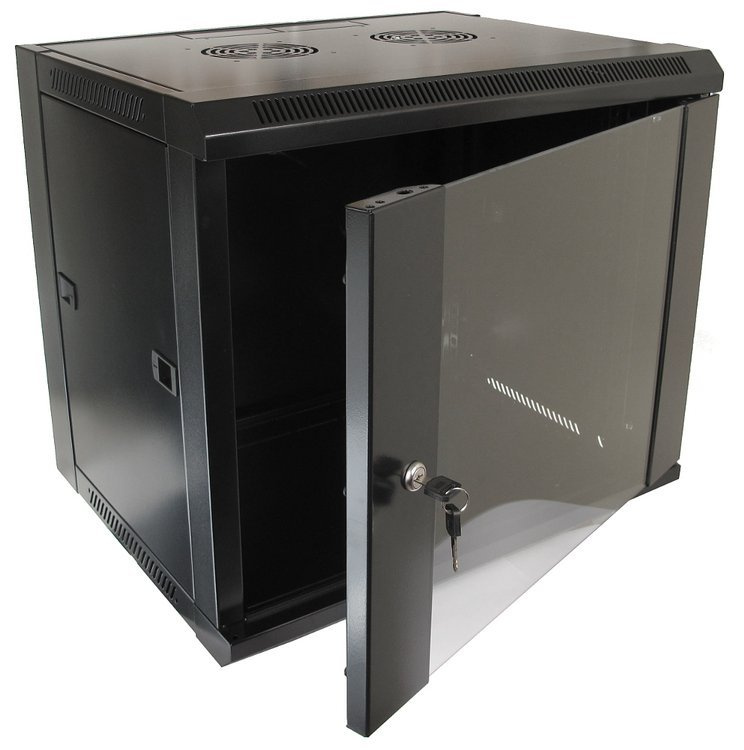

Wkładamy ściany boczne (mocowane na zatrzaski) oraz szklane drzwi:
