Zasilacz buforowy impulsowy Grade 2 HPSG2-12V7A-D
Opis produktu
Zasilacz buforowy impulsowy Grade 2 HPSG2-12V7A-D
- obudowa: metalowa (IP20), natynkowa, skręcana
- napięcie zasilania: 200 ~ 240V AC, 50/60Hz
- wyjście zasilania: 6A / 13.8V DC
- nominalny sumaryczny prąd wyjściowy (z akumulatorem): 7A
- miejsce na akumulator: 40Ah/12V
- prąd ładowania akumulatora: 1A/2A (ustawiany zworką)
- moc zasilacza: maks. 96W
- sprawność: 87%
- zabezpieczenia: SCP, OLP, OVP, UVP, tamper
- sygnalizacja pracy: diody LED
- możliwość montażu zamka (opcjonalnie)
- zgodność z normą: EN 50131, Grade 2
- temperatura pracy: -10ºC ~ 40ºC
- waga: 4,6kg
- wymiary: 335x173x385mm (szer./gł./wys.)
- dystans od podłoża: 14mm
- gwarancja: 24 miesiące

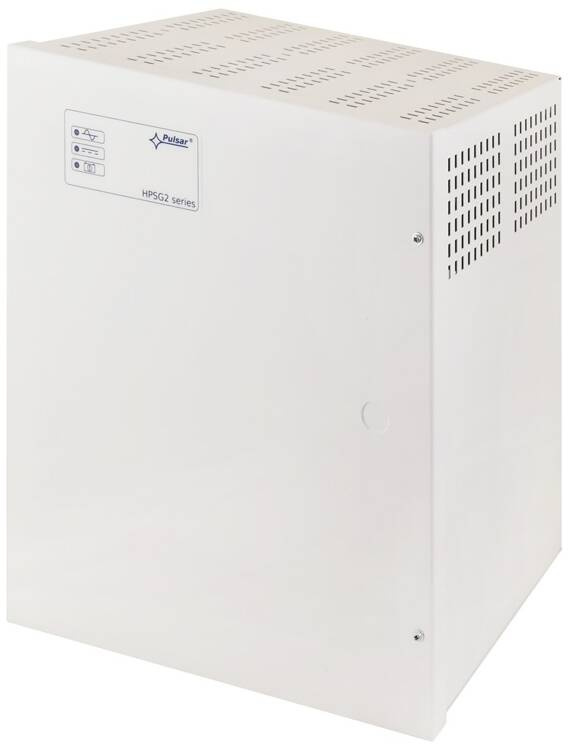

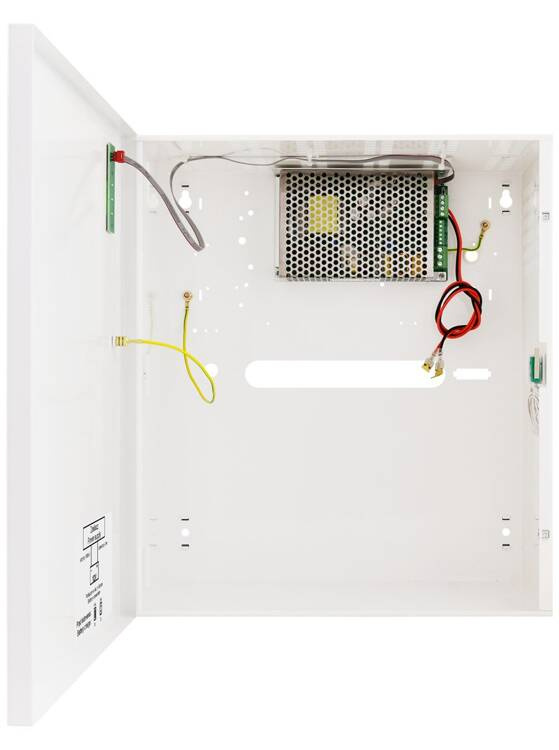

Pulsar HPSG2-12V7A-D to nowoczesny zasilacz buforowy w obudowie. Wykorzystywany do nieprzerwanego zasilania urządzeń SSWiN i KD wymagających stabilizowanego napięcia 12V (± 15%) DC o wydajności prądowej 7A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, którego cechuje wysoka sprawność energetyczna, bardzo dobry poziom stabilizacji napięcia oraz niskie straty cieplne. Urządzenie posiada obwód ładowania akumulatora stałym prądem z możliwością wybrania prądu ładowania za pomocą zworki. Zasilacz posiada sygnalizację optyczną LED informującą o stanie pracy. Umieszczony jest w obudowie metalowej koloru białego (RAL9003), przystosowanej do montażu natynkowego z miejscem na akumulator 40Ah/12V. Impulsowe zasilacze buforowe serii HPSG2 zostały zaprojektowane zgodnie z wymogami normy EN 50131 w stopniu Grade 2 i klasie środowiskowej II. Obudowy wyposażone są w tamper antysabotażowy oraz posiadają dystans od podłoża montażowego w celu prowadzenia okablowania.
Specyfikacja techniczna
| GŁÓWNE | |
|---|---|
| Typ zasilacza | A (EPS - External Power Source), klasa środowiskowa II |
| Zasilanie | 200 ~ 240V AC, 50/60Hz |
| Pobór prądu | 1A |
| Moc zasilacza | 96W |
| Napięcie wyjściowe | 11 - 13,8V – praca buforowa 10 - 13,8V – praca bateryjna |
| Pojemność akumulatora | 40 - 45Ah (SLA) |
| Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej | 30 - 50mA |
| Zabezpieczenie przeciążeniowe OLP | 105 - 150% mocy zasilacza, automatyczny powrót |
| Zabezpieczenie nadnapięciowe OVP | >19V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.) |
| Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP | U<9,5V (± 5%) – odłączenie zacisku akumulatora |
| Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia | Bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
| Wyjścia techniczne: EPS; wyjście sygnalizujące awarię zasilania AC APS; wyjście sygnalizujące awarię akumulatora |
Typu przekaźnikowego: 1A@ 30V DC / 50V AC |
| Zabezpieczenie antysabotażowe TAMPER wyjście sygnalizujące otwarcie obudowy |
Microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.) |
| Sygnalizacja optyczna | Diody LED na PCB zasilacza Diody LED na pokrywie zasilacza |
| Warunki pracy | II klasa środowiskowa (PN-EN12101-10:2007), -5ºC ~ 40ºC |
| Klasa ochronności PN-EN 62368-1 | I (pierwsza) |
| Stopień ochrony PN-EN 60529 | IP20 |
| Temperatura pracy | -10ºC ~ +40ºC |
| Temperatura składowania | 20ºC ~ +60ºC |
| Obudowa | Blacha stalowa DC01 1mm, kolor RAL 9003 |

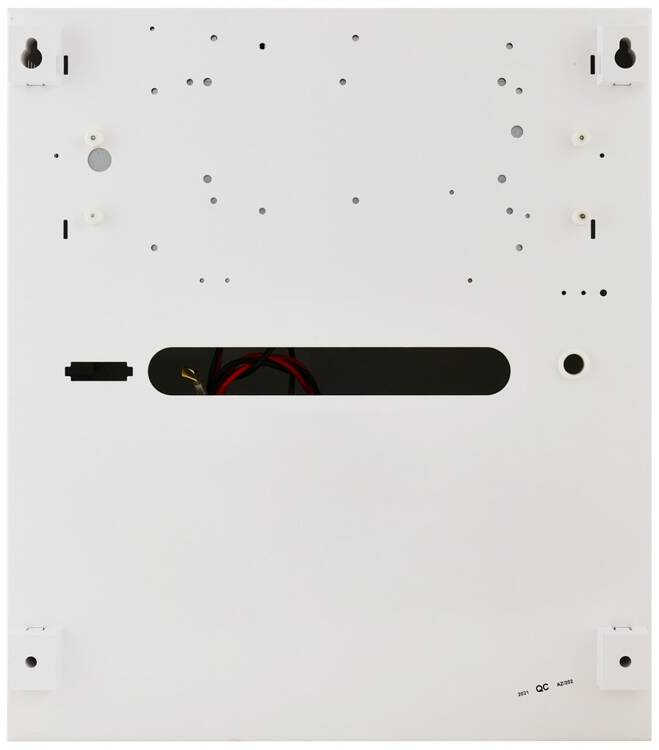

| Wymiary (szer./gł./wys.) | Obudowy wewnętrzne: 330x380 [+/-2mm] Obudowy zewnętrzne: 335x173+14x385 [+/-2mm] Mocowanie: 298x310 [+/-2mm] Miejsce na akumulator: 325x168x178[+/-2mm] |
| Zamykanie | Wkręt walcowy x2 z czoła, możliwość montażu zamka |
| Waga | Netto: 4,6kg [+/-0.1kg] Brutto: 5,2kg [+/-0.1kg] |
