• komunikacja z magistralą KNX przez zintegrowane złącze magistralne
• automatyczne rozpoznanie typu podłączonego obciążenia
• możliwość dostosowania charakterystyki świecenia do typu obciążenia
• dwustopniowy, programowo-sprzętowy system ochrony przed przegrzaniem
• ochrona przed przeciążeniem
• informacja zwrotna o stanie modułu i poszczególnych kanałów
• możliwość zdefiniowania reakcji każdego z kanałów w przypadku zaniku i powrotu zasilania magistrali KNX
• możliwość zdefiniowania zachowania każdego z kanałów w przypadku powrotu zasilania

• funkcja:
  • czasu
  • wymuszania wartości
• możliwość wywołania scen dla każdego z kanałów przy użyciu poleceń 1 i 8-bitowych
• panel czołowy ze wskaźnikami stanu modułu oraz przyciskami sterującymi
• konfiguracja modułu za pomocą oprogramowania ETS
• montaż: szyna DIN 35mm
• wymiary: 70x92x60mm (szer./wys./dł.)
• gwarancja: 24 miesiące

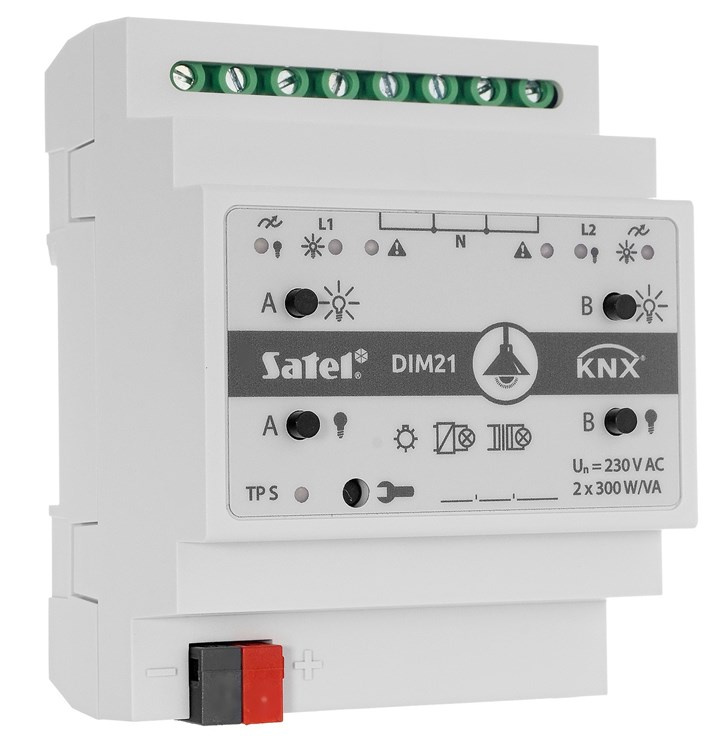

Moduł KNX-DIM21 jest uniwersalnym dwukanałowym aktorem ściemniającym KNX, który umożliwia płynne sterowanie źródłami światła o mocy do 300 W na jeden kanał. Światło może zostać włączone / wyłączone, ściemnione / rozjaśnione, ustawione poprzez zdefiniowaną wcześniej scenę lub inną funkcję za pośrednictwem magistrali KNX. Aktor może współpracować z obciążeniem rezystancyjnym, indukcyjnym i pojemnościowym (R, L, C). Moduł przeznaczony jest do pracy z napięciem zmiennym 230V AC.

Sterowanie lokalne i zdalne

Do codziennego sterowania obydwoma systemami można wykorzystać manipulatory dotykowe np. INT-TSI, będące częścią systemu alarmowego, co przekłada się na optymalizację kosztów, gdyż nie ma konieczności dublowania urządzeń sterujących. Do zdalnego sterowania systemem alarmowym oraz częścią funkcji systemu KNX służy intuicyjna aplikacja mobilna INTEGRA CONTROL.

Specyfikacja techniczna:

ZASILANIE
Napięcie zasilania (magistrala KNX) 20 ~ 30V DC
Pobór prądu z magistrali KNX <10 mA
OBWÓD OBCIĄŻENIA
Napięcie znamionowe Un 230V AC
Częstotliwość sieci 50/60 Hz
Maksymalna strata mocy 4 W
Pobór mocy w trybie gotowości 0,8 W
Rodzaj styku 0,8 W
Rodzaj styku ε, MOSFET
Maksymalne obciążenie wyjścia
Żarówki - 300 W
Lampy halogenowe HV - 300 VA
Transformatory indukcyjne - 300 W
Transformatory Tronic (elektroniczne) - 300 W
Lampy HVLED - typowo 3 ~ 60 W
Świetlówki kompaktowe - typowo 3 ~ 60 W

Dopuszczalne obciążenie mieszane wyjścia
rezystancyjno-indukcyjne - 20 ~ 300 VA
rezystancyjno-pojemnościowe - 20 ~ 300 W

Maksymalne obciążenie urządzenia 600 W / VA
POŁĄCZENIA
Maksymalny przekrój przewodu 2.5 mm2
Maksymalny moment dokręcający 0.5 Nm
GŁÓWNE
Maksymalny czas reakcji na telegram <20 ms
Maksymalna liczba obiektów komunikacyjnych 58
Maksymalna liczba adresów grupowych 256
Maksymalna liczba asocjacji 256
INNE PARAMETRY
Temperatura pracy 0°C ~ 45°C
Klasa szczelności IP20
Liczba pól na szynie DIN 4
Wymiary (szer./wys./dł.) 70x92x60mm
