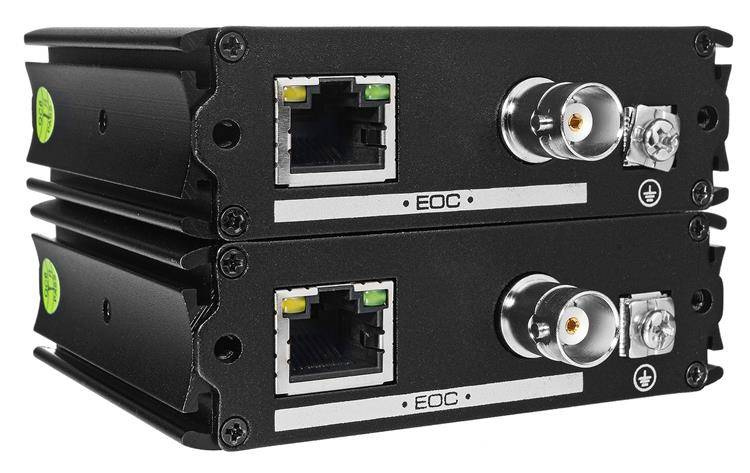

Zestaw transmisji Ethernet po koncentryku PX E301EOC





• instalacja kamer IP po kablu koncentrycznym
• jednoprzewodowa transmisja wideo
• ilość kanałów: 1x dla kamery IP
• przesył sygnału:
  • przewód koncentryczny RG59 lub RG6
  • UTP kat. 5e/6
• zasięg:
  • z nadajnika do odbiornika (koncentryk): 1200m
  • z nadajnika do odbiornika (UTP): 700m
  • Ethernet: 100m
• sygnalizacja optyczna LED
• interfejs:
  • 1x port RJ45 (10/100Mbps)
  • 1x port RJ45 EOC (10/100Mbps)
  • 1x złącze BNC EOC (coax)
• zabezpieczenia: ESD, przeciwprzepięciowe (OVP)
• sygnalizacja optyczna LED pracy
• możliwość montażu w szafie Rack 19" (wymagany MIT-B1!)
• zasilanie: DC 12V (zasilacze w zestawie)
• wymiary nadajnika/odbiornika: 63.2x82x25mm



Extender PX-E301EOC to nowoczesne urządzenie sieciowe, wykorzystywane do kompleksowej transmisji wizji z monitoringu ochranianych miejsc. Produkt sygnowany logiem IPOX, umożliwia przesył sygnału wideo z kamer IP, przy zastosowaniu przewodu koncentrycznego (RG59 lub RG6) lub skrętki komputerowej (UTP, FTP). Wspomniany zestaw posiada możliwość transmisji obrazu na odległość do 1200 metrów (koncentryk) lub do 700m (skrętką). Rozwiązanie to pozwala na modyfikację istniejącego już systemu monitoringu opartego o technologią analogową, na system monitoringu wykorzystującego rozwiązania z zakresu TCP/IP. Zestaw składa się z nadajnika (IPC) i odbiornika (SV).

Komfort pracy

Zaletą extendera PX-E301EOC jest również solidne wykonanie oraz niezawodność. Nowoczesna konstrukcja urządzenia zapewnia w wygodny sposób montaż zarówno na powierzchniach płaskich (uchwyty w komplecie) jak i w szafach RACK, poprzez dedykowaną ramkę MIT.

Zabezpieczenia

Do bezpiecznego użytkowania oraz ochrony przed uszkodzeniami, extender PX-E301EOC został wyposażony w zabezpieczenia, takie jak:

OVP - zabezpieczenie przepięciowe - urządzenie jest wyposażone w elementy elektroniczne, których zadaniem jest pochłanianie energii przepięć które mogą być indukowane na przewodach podłączonych do zacisków. Elementy te z jednej strony chronią moduł elektroniczny extendera, a z drugiej ograniczają wpływ przepięć na urządzenia podłączone do jego wyjść.
ESD
Zastosowanie

Innowacyjne rozwiązanie oraz niewielki rozmiar, który został zawarty w extenderze PX-E301EOC, umożliwi bezproblemową instalację produktu na większości powierzchniach płaskich. Dodatkowo, dzięki zastosowaniu niezawodnego extendera PX-E301EOC marki IPOX z łatwością zrealizujemy potrzebę rozbudowy starej instalacji systemu monitoringu analogowego o wysokiej rozdzielczości kamery IP.





PX-E301EOC
Główne:
Zastosowanie	Instalacja kamer IP po przewodzie koncentrycznym
Ilość kanałów	1x dla kamery IP
Przesył sygnału	Przewód koncentryczny RG59 lub RG6 Przewód UTP kat. 5e/6
Zasięg	Z nadajnika do odbiornika (koncentryk - EOC): 1200m Z nadajnika do odbiornika (UTP - EOC): 700m Ethernet: 100m
Interfejs	1x port RJ45 (10/100Mbps) 1x port RJ45 EOC (10/100Mbps) 1x złącze BNC EOC (coax)
Funkcjonalność:
Obsługiwane standardy	IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX
Opóźnienie	<1ms
Prosta obsługa i instalacja (plug & play)	TAK
Sygnalizacja optyczna LED	TAK
Współpraca z panelem MIT B1	TAK
Zabezpieczenia	Przeciwprzepięciowe: level 3 IEC61000-4-5 ESD: level 3 IEC61000-4-2
Zacisk przewodu ochronnego	TAK
Pozostałe:
Materiał	Aluminium
Kolor	Czarny
Zasilanie	DC 12V
Pobór mocy	<2W
Temperatura pracy	0°C ~ +55°C
Temperatura przechowywania	-40°C ~ +85°C
Wilgotność	0 ~ 95% (bez kondensacji)
Waga (nadajnika / odbiornika)	134g / 134g
Wymiary (nadajnika / odbiornika)	63.2x82x25mm
Gwarancja	36 miesięcy
Zawartość zestawu:
Nadajnik (IPC)	1x
Odbiornik (SV)	1x
Uchwyt montażowy	4x
Zasilacz 12V/1A	2x
Transmitery wideo	2x
