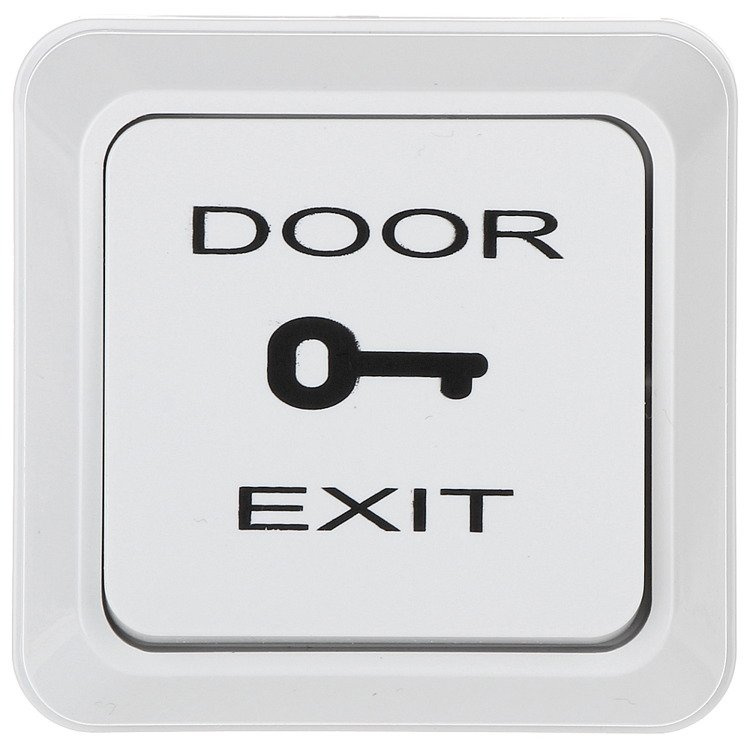

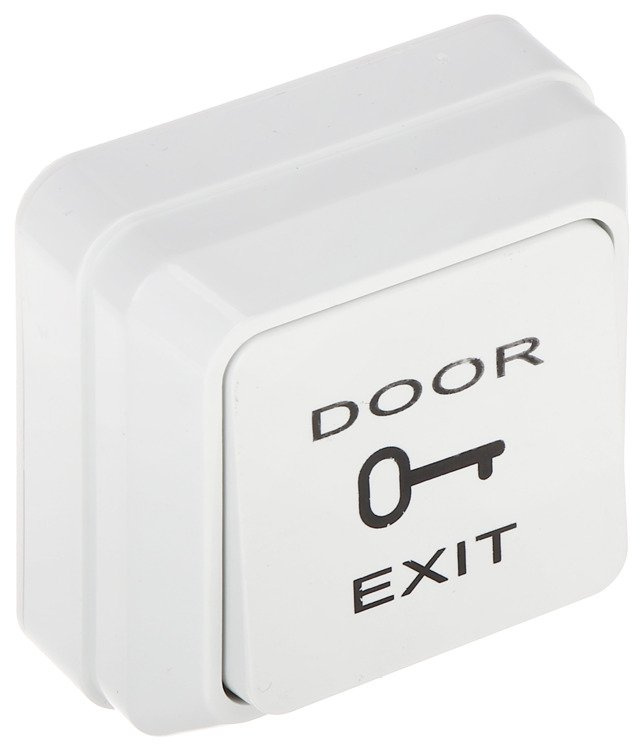

Przycisk wyjścia natynkowy, plastikowy, styki NO/NC/COM, 3A/36V DC
- PW-1B to natynkowy przycisk wyjścia w obudowie plastikowej, dedykowany do systemów kontroli przejścia.
Potrzebujesz pomocy? Kontakt do specjalisty:
Opis produktu
Przycisk wyjścia natynkowy, plastikowy, styki NO/NC/COM, 3A/36V DC
PW-1B to natynkowy przycisk wyjścia w obudowie plastikowej, dedykowany do systemów kontroli przejścia. Model został wyposażony w styki: normalnie otwarty NO, normalnie zamknięty NC oraz wspólny COM.
PW 1B znajduje zastosowanie obiektach, w których wymagane jest otwieranie drzwi, furtek lub bram za pomocą przycisku, bez użycia klucza.
Zasadniczym przeznaczeniem produktu jest funkcja przycisku wyjścia, natomiast może pełnić również rolę dzwonka.
Porada Eksperta
Chcesz w pełni wykorzystać możliwości przycisku wyjścia PW-1B? Oto kilka wskazówek:
- Dobierz odpowiedni styk do zamka – jeśli używasz zamków rewersyjnych (otwieranych po zaniku zasilania), podłącz styk NC. Dla zamków awersyjnych (otwieranych po podaniu napięcia) wybierz styk NO.
- Stosuj właściwe napięcie i prąd – pamiętaj, że maksymalne obciążenie przycisku to 3A/36V DC. Unikniesz w ten sposób uszkodzenia styków.
- Planuj lokalizację montażu – przycisk najlepiej sprawdzi się w suchych, wewnętrznych pomieszczeniach. W przypadku chęci instalacji na zewnątrz użyj dodatkowej osłony.
- Regularnie sprawdzaj styki – w obiektach o dużym natężeniu ruchu zaleca się okresowe czyszczenie i kontrolę poprawności połączeń.
Zachowaj prostotę instalacji – dzięki wyraźnie oznaczonym zaciskom NO/NC/COM podłączenie jest szybkie i intuicyjne.
Sekcja FAQ (Najczęściej Zadawane Pytania)
Do jakich typów zamków (awersyjnych czy rewersyjnych) powinienem użyć styku NC?
Styk NC (normalnie zamknięty) stosuje się w przypadku zamków rewersyjnych, czyli takich, które otwierają się po zaniku napięcia. W momencie naciśnięcia przycisku obwód zostaje przerwany, a zamek odblokowany.
Jaka jest podstawowa różnica między działaniem przycisku NC a przycisku NO?
- NC (normalnie zamknięty) – obwód jest domyślnie zamknięty, a naciśnięcie przycisku go rozłącza.
- NO (normalnie otwarty) – obwód jest domyślnie otwarty, a naciśnięcie przycisku go zwiera.
Dzięki temu przycisk PW-1B jest uniwersalny i pasuje do obu typów zamków.
Jak prawidłowo podłączyć przewody do zacisków NC i COM w tym przycisku?
Przewody należy podłączyć w taki sposób, aby obwód sterujący zamkiem przebiegał przez zaciski NC i COM. Po naciśnięciu przycisku styki rozłączają się, co odcina zasilanie i zwalnia zamek rewersyjny.
Czy ten przycisk NC nadaje się do montażu na zewnątrz budynku?
Standardowa wersja PW-1B wykonana jest z tworzywa sztucznego i przeznaczona do użytku wewnętrznego. Można zamontować go na zewnątrz, ale wyłącznie w miejscu osłoniętym przed deszczem i wilgocią lub z dodatkową obudową ochronną.
SPECYFIKACJA TECHNICZNA
| Materiał wykonania | tworzywo sztuczne |
| Wymiary | 69x69x27mm |
| Zasilanie | 3A 36V |
| Styki | NO/NC/COM |
| Temperatura pracy | od 10oC do 55oC |
| Masa | 70 g |
| Ilość w opakowaniu | 1 |
| Ilość w opakowaniu zbiorczym | 100 |
Podmiot odpowiedzialny za produkt na terenie UE
- Producent: VIDOS
- Producent w EU: Tak
- Upoważniony przedstawiciel: Vidos
- Pełne dane przedstawiciela: VIDOS Sp. z o.o., Sokołowska 44, 05-806 Sokołów k/Warszawy, Polska
- E-Mail: biuro@vidos.pl
