Elektrozaczep R3 lewy z blokadą
Opis produktu
Elektrozaczep R3 lewy z blokadą
Zaczep R3 przeznaczony jest do zdalnego otwierania drzwi i furtek, lewych i prawych (jeśli konstrukcja zamka od drzwi na to pozwala) oraz dwuskrzydłowych. Zaczep elektromagnetyczny R3 jest przeznaczony do drzwi i furtek z kształtowników metalowych, do współpracy z zamkiem zapadkowo-zasuwkowym lub zapadkowym.
Zmniejszenie zaczepu do podanych wymiarów zrealizowano poprzez zastosowanie układu dźwigni, dzięki temu zaczepy mieszczą się w większości ościeżnic.
Zaczep elektromagnetyczny współpracować może z instalacją domofonową we wszelkiego typu drzwiach wejściowych. Wykonuje się go z materiałów odpornych na korozje, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniem, wpływami atmosferycznymi i zamalowaniem farbą.
Na specjalne życzenie klienta wyrób można pokryć dowolnym kolorem.
Dane techniczne

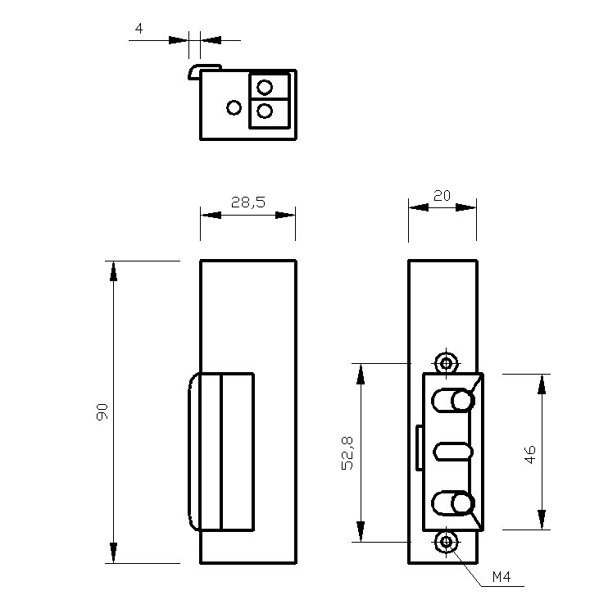

wymiary zewnętrzne obudowy: | 20 x 28,5 x 90 mm |
masa: | 0,20 kg |
dopuszczalny nacisk na drzwi podczas zwalniania zapadki: | 30N (3 kG) |
dopuszczalne obciążenie drzwi działające na zaczep: | 3000 N (300 kG) |
napięcie znamionowe U: | 10 ± 2V * |
dopuszczalny czas nieprzerwanej pracy: | 30 min. |
zapadka: | regulowana w zakresie 3 mm umożliwia regulację luzu |
* pozwala zastosować transformator dzwonkowy |
Pobór prądu
Napięcie U | 8V | 10V | 11V | 12V | 8V | 10V | 11V | 12V |
Wersja zaczepu | Prąd zmienny (AC) [mA] | Prąd stały (DC) [mA] | ||||||
R3-12.10L | 270 | 360 | 370 | 420 | 420 | 550 | 620 | 650 |
Określanie drzwi lewych i prawych
Drzwi określa się patrząc na nie od strony z której widoczne są zawiasy (PN-B-02100, PN-B-91000).
