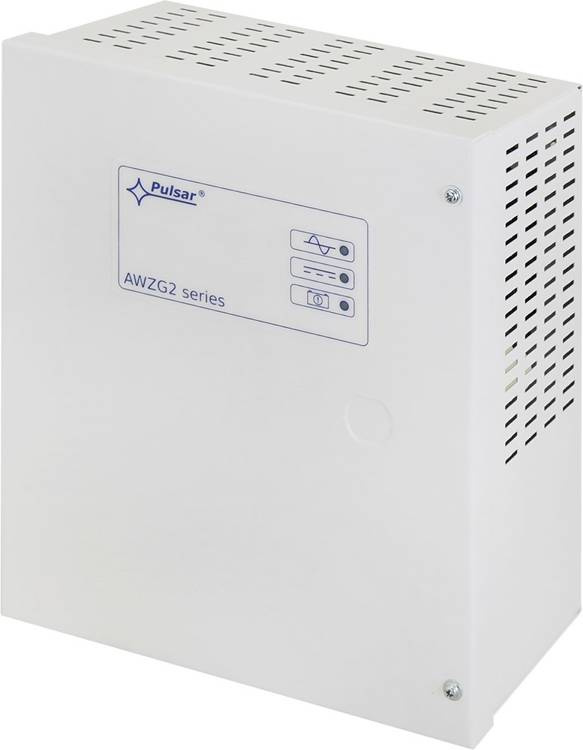

Zasilacz buforowy, Grade 2 AWZG2-12V2A-B Pulsar
Opis produktu
Zasilacz buforowy, Grade 2 AWZG2-12V2A-B Pulsar
- obudowa: metalowa (IP20), natynkowa, skręcana
- napięcie zasilania: 230V AC, 50Hz
- wyjście zasilania: 2A / 13.8V DC
- regulacja napięcia wyjściowego: 13V ~ 14V DC
- nominalny sumaryczny prąd wyjściowy (z akumulatorem): 2A
- miejsce na akumulator: 7Ah/12V
- prąd ładowania akumulatora: 0.2A/0.5A (ustawiany zworką)
- moc zasilacza: maks. 27W
- sprawność: 76%
- zabezpieczenia: przepięciowe, SCP, OLP, UVP, OVP, tamper
- sygnalizacja pracy: diody LED
- zgodność z normą: EN 50131, Grade 2
- temperatura pracy: -10ºC ~ 40ºC
- waga: ok. 2.25kg
- wymiary: 205x82x237mm (szer./gł./wys.)
- gwarancja: 5 lat od daty produkcji
Zasilacz buforowy AWZG2-12V2A-B jest przeznaczony do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 13.8V DC o wydajności prądowej 2A. W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz wyposażony jest w liczne zabezpieczenia, przeciwzwarciowe, przeciążeniowe, przepięciowe. Urządzenie posiada obwód ładowania akumulatora stałym prądem z możliwością wybrania prądu ładowania za pomocą zworki. Zasilacz posiada sygnalizację optyczną LED informującą o stanie pracy. Zasilacz jest umieszczony w obudowie metalowej, przystosowanej do montażu natynkowego z miejscem na akumulator.
Zabezpieczenia
Do bezpiecznego użytkowania oraz ochrony przed uszkodzeniami, zasilacz AWZG2-12V2A-B został wyposażony w szereg zabezpieczeń, takich jak:
- SCP - zabezpieczenie zwarciowe - przekroczenie znamionowego prądu wyjściowego prowadzi do wyłączenia części sieciowej zasilacza, urządzenie pozostaje w tym stanie do czasu ustąpienia przeciążenia.
- OVP - zabezpieczenie przepięciowe - zasilacz jest wyposażony w elementy elektroniczne, których zadaniem jest pochłanianie energii przepięć które mogą być indukowane na przewodach podłączonych do zacisków. Elementy te z jednej strony chronią moduł elektroniczny zasilacza a z drugiej ograniczają wpływ przepięć na urządzenia podłączone do jego wyjść.
- OLP - zabezpieczenie przeciążeniowe - zabezpieczenie przeciążeniowe - zabezpiecza przed przeciążeniem całego zasilacza (nie ograniczając się do poszczególnych linii).
- UVP - zabezpiecza przed zbyt niskim napięciem na liniach wyjściowych.
Specyfikacja techniczna:
GŁÓWNE | |
---|---|
Typ zasilacza | A (EPS - External Power Source), stopień zabezpieczenia 1, 2, klasa środowiskowa II |
Zasilanie | 230V, 50Hz |
Moc zasilacza: maks. | 27W |
Napięcie wyjściowe | 11 ~ 13,8V – praca buforowa 10 ~ 13,8V – praca bateryjna |
Prąd wyjściowy max | 2A |
Zakres regulacji napięcia wyjściowego | 13 ~ 14V |
Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej | 11mA |
Sygnalizacja niskiego napięcia akumulatora | Ubat < 11,5V, podczas pracy bateryjnej |
Zabezpieczenie w obwodzie akumulatora SCP i odwrotna olaryzacja podłączenia: | Bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej) |
Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UV | U<10V (± 0,5V) – odłączenie zacisku akumulatora |
Wyjścia techniczne EPS; wyjście sygnalizujące awarię zasilania AC APS; wyjście sygnalizujące awarię akumulatora |
Typu OC: 50mA max. Stan normalny: poziom L (0V), awaria: poziom hi-Z, |
Zabezpieczenie antysabotażowe | TAMPER wyjście sygnalizujące otwarcie obudowy zasilacza microswitch, styki NC (obudowa zamknięta), 0,5 A@50 V DC (max.) |
Sygnalizacja optyczna | Diody LED na PCB zasilacza Diody LED na pokrywie zasilacza |
Warunki pracy | II klasa środowiskowa (PN-EN12101-10:2007) |
Klasa ochronności PN-EN | I (pierwsza) |
Stopień ochrony PN-EN 60529 | IP20 |
Temperatura pracy | -10ºC ~ +40ºC |
Temperatura składowania | 20ºC ~ +60ºC |
Obudowa | Blacha stalowa DC01 0,7–1,0mm, kolor RAL 9003 |
Zamykanie | Wkręt walcowy x 2 (z czoła), (możliwość montażu zamka) |
Waga | ok. 2.25kg |
Wymiary (szer./wys./dł.) | 205x237x82mm [+/-2mm] dystans od podłoża: 8mm |
